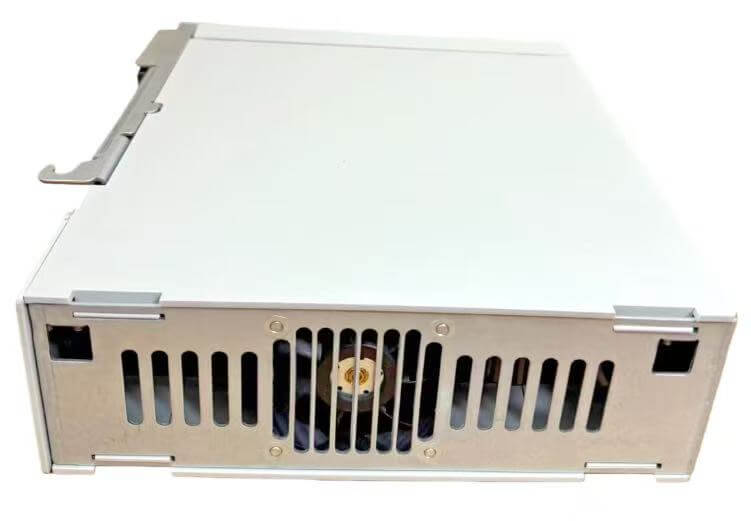

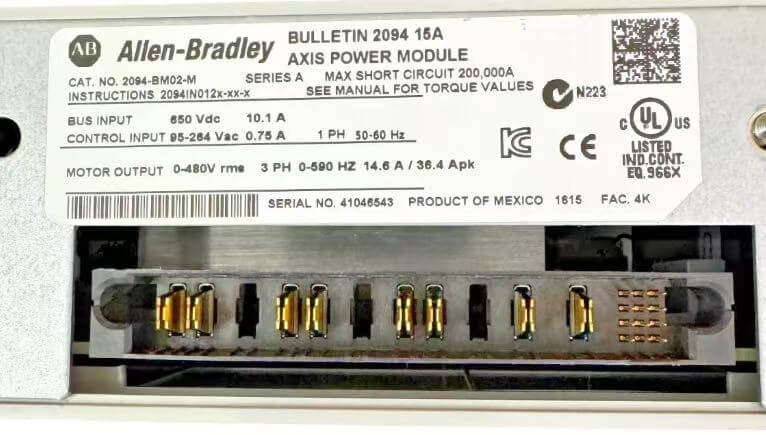

অ্যালেন ব্র্যাডলি 2094-BM02-M

Kinetix মাল্টি-অক্সিস সার্ভো সিস্টেমের সংস্কারে, অ্যালেন ব্র্যাডলি 2094-BM02-M প্রায়শই ঐতিহ্যগত জটিল সমান্তরাল হার্ড ওয়্যারিং প্রতিস্থাপন করতে ব্যবহৃত হয়। বৈদ্যুতিন সংকেতের মেরু বদল থেকে সুরেলা হস্তক্ষেপের জন্য সংবেদনশীল পুরানো-শৈলী বিযুক্ত টার্মিনাল সংযোগগুলির সাধারণ সমস্যার সাথে তুলনা করে, এই সেতু মডিউলটি ন্যানোসেকেন্ড-স্তরের ডেটা সিঙ্ক্রোনাইজেশন অর্জনের জন্য একটি অপটিক্যাল ফাইবার ইন্টারফেসের মাধ্যমে একটি উচ্চ-গতির রিং নেটওয়ার্ক তৈরি করে। এটি সরাসরি ব্যাকপ্লেন বাস থেকে শক্তি নেয় এবং অতিরিক্ত পাওয়ার তারের প্রয়োজনীয়তা দূর করে। যখন প্যাকেজিং উত্পাদন লাইনের একটি ব্যাচ আপগ্রেডের প্রয়োজন হয়, তখন এটি বাল্ক সংগ্রহের জন্য হ্যানাইট অটোমেশন প্রযুক্তির মাধ্যমে উত্স কারখানার সাথে সংযুক্ত থাকে। এটি শুধুমাত্র অন্তর্নিহিত ফার্মওয়্যার এবং মডিউলের ড্রাইভারের মধ্যে একটি নিখুঁত মিল নিশ্চিত করে না, কিন্তু কার্যকরভাবে সংস্কার করা অংশগুলিকে মিশ্রিত হতে বাধা দেয়, বহু-অক্ষ সংযোগে যোগাযোগ বিচ্ছিন্ন হওয়ার ঝুঁকি হ্রাস করে।

মূল ফাংশন

Kinetix 6000 মাল্টি-অক্সিস সার্ভো সিস্টেমে, অক্ষগুলির মধ্যে উচ্চ-গতির ডেটা সিঙ্ক্রোনাইজেশন সরাসরি সরঞ্জামের অপারেটিং নির্ভুলতা নির্ধারণ করে। অ্যালেন ব্র্যাডলি 2094-BM02-M ব্রিজ মডিউল হিসাবে কাজ করে, প্রধানত একাধিক মডিউল ড্রাইভারের মধ্যে ফাইবার অপটিক লুপ নেটওয়ার্কিংয়ের কাজটি গ্রহণ করে। এটি একটি অভ্যন্তরীণ হাই-স্পিড বাসের মাধ্যমে সার্ভো ইউনিটের বিভিন্ন পাওয়ার সেগমেন্টকে সংযুক্ত করে, নিশ্চিত করে যে পজিশন লুপ এবং স্পিড লুপের ডেটা একই বীটের মধ্যে সমস্ত অক্ষে পাঠানো হয়েছে। মডিউলের নীচে ফাইবার অপটিক ইন্টারফেস হট অদলবদল সমর্থন করে এবং সিস্টেমটি বন্ধ থাকা অবস্থায়ও এটি যোগাযোগের লিঙ্কটি পুনরায় স্থাপন করতে পারে। এই হার্ড-ওয়্যার্ড সিঙ্ক্রোনাইজেশন প্রক্রিয়াটি সফ্টওয়্যার-স্তরের সিঙ্ক্রোনাইজেশনের চেয়ে অনেক দ্রুত, এবং এটি বিশেষভাবে শিয়ারিং মেশিন বা ক্যাম কাটার সরঞ্জামগুলির জন্য উপযুক্ত যার জন্য অত্যন্ত কম ফলো ত্রুটি প্রয়োজন।

ব্যবহারযোগ্যতা

সার্ভো ক্যাবিনেটের ওয়্যারিং সঠিকভাবে পরিচালনা না করা হলে, পরে তারের সমস্যা সমাধান করা খুব বেদনাদায়ক হতে পারে। ট্র্যাডিশনাল ড্রাইভারদের সক্ষম এবং অ্যালার্ম সিগন্যাল একের পর এক সংযোগ করতে কয়েক ডজন ঢালযুক্ত তারের প্রয়োজন হয় এবং টার্মিনাল ব্লকগুলি ঘনভাবে প্যাক করা হয়। অ্যালেন ব্র্যাডলি 2094-BM02-M জটিল সমান্তরাল ওয়্যারিংকে মাত্র দুটি ফাইবার অপটিক্সে রূপান্তরিত করে, ক্যাবিনেটের তারের স্থানের অর্ধেকেরও বেশি সংরক্ষণ করে। ওয়্যারিং ট্রফগুলি পূর্ণ স্টাফ করার দরকার নেই। মডিউল প্যানেলে স্পষ্ট স্থিতি নির্দেশক আলো রয়েছে। একটি সবুজ আলো যা ক্রমাগত চালু থাকে তা নির্দেশ করে যে লুপটি বন্ধ, এবং একটি ঝলকানি লাল আলো সরাসরি সনাক্ত করে যে কোন ফাইবারটি ভেঙে গেছে বা সঠিকভাবে প্লাগ করা হয়নি। যখন অন-সাইট ইলেকট্রিশিয়ান একটি ক্ষতিগ্রস্ত ড্রাইভার ইউনিট প্রতিস্থাপন করেন, তখন তাদের শুধুমাত্র পুরানো মডিউল থেকে ফাইবার বের করে নতুন একটিতে প্লাগ করতে হবে, নোড অ্যাড্রেস রিপ্রোগ্রামিং বা সেট না করেই। চালানো শুরু করার জন্য পাওয়ার-অন যথেষ্ট।

ব্যথা পয়েন্ট অ্যাড্রেসিং

পুরানো প্রোডাকশন লাইনের সংস্কারের সময়, সার্ভো অক্ষের ফলো-আপ ত্রুটিগুলি প্রায়শই ব্যাপকভাবে ওঠানামা করে, যা সমস্যা সমাধানকে অত্যন্ত সময়সাপেক্ষ করে তোলে। প্রায়শই, পুঙ্খানুপুঙ্খ তদন্তের পরেই এটি আবিষ্কার করা হয়েছিল যে বিচ্ছিন্ন ড্রাইভারগুলির সাধারণ যোগাযোগের তারগুলি ফ্রিকোয়েন্সি কনভার্টারের সুরেলা দ্বারা হস্তক্ষেপ করেছিল। একটি অপটিক্যাল ব্রিজ আর্কিটেকচারে পরিবর্তন করার পরে, এই বিরতিহীন যোগাযোগ নরম ব্যর্থতাগুলি সম্পূর্ণরূপে নির্মূল করা হয়েছিল।

স্ট্যাম্পিং বা ক্যাপিং মেশিনের মতো মাল্টি-অক্সিস লিঙ্কেজ ইকুইপমেন্টের জন্য, যখন সেগুলি আবার চালু করা হয় এবং জরুরী স্টপের পরে হোম করা হয়, যদি প্রতিটি অক্ষের রেসপন্স টাইমিং সিঙ্ক্রোনাইজ করা না হয়, যান্ত্রিক কাঠামো অত্যন্ত কঠিন হস্তক্ষেপের প্রবণ হয়। হার্ডওয়্যার সিঙ্ক্রোনাইজেশন ঘড়িটিকে দৃঢ়ভাবে লক করতে ব্রিজ মডিউল ব্যবহার করে, সমস্ত অক্ষ ঠিক একই মুহূর্তে পুনরায় সেট করতে পারে, সম্পূর্ণরূপে মেশিনের সংঘর্ষের ঝুঁকি দূর করে।

ওয়ার্কশপে দীর্ঘ তারের দূরত্ব সহ প্রোডাকশন লাইনের জন্য, এনালগ সিগন্যাল লাইনগুলি ভোল্টেজ ড্রপের প্রবণতা রয়েছে, যার ফলে শেষ চালকরা প্রায়শই যোগাযোগের ব্যর্থতার রিপোর্ট করে। অপটিক্যাল সিগন্যাল ওয়্যারিং দিয়ে প্রতিস্থাপনের মাধ্যমে, ভোল্টেজ ড্রপ থ্রেশহোল্ড সরাসরি অতিক্রম করা হয়, এবং এর সাথে, ভোল্টেজ স্থিতিশীলতার জন্য পূর্বে ইনস্টল করা অসংখ্য মধ্যবর্তী রিলে বাদ দেওয়া হয়। ফল্ট পয়েন্ট সংখ্যা উল্লেখযোগ্যভাবে হ্রাস করা হয়.

যখন CNC মেশিন বৃত্তাকার আর্ক বা কোণগুলির জন্য উচ্চ-গতির G কোড নির্বাহ করে, ট্র্যাজেক্টোরি মাঝে মাঝে বিকৃত হয়। শেষ পর্যন্ত, এটি প্রতিটি অক্ষের ইন্টারপোলেশন ডেটা প্যাকেটের আগমনের মধ্যে কয়েক মাইক্রোসেকেন্ডের সময়ের পার্থক্যের কারণে হয়। ন্যানোসেকেন্ড স্তরে বিলম্ব কমাতে নীচের স্তরে ফাইবার অপটিক রিং নেটওয়ার্ক ব্যবহার করে, এই অত্যন্ত সূক্ষ্ম ডেটা সময়ের পার্থক্যটি আর কোনও সমস্যা তৈরি করে না।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১. এই মডিউলটি কতগুলি সার্ভো মোটর সরাসরি নিয়ন্ত্রণ করতে পারে?

উত্তর: এই মডিউলটি নিজেই মোটর পাওয়ার লাইনের সাথে সরাসরি সংযোগ করে না। অ্যালেন ব্র্যাডলি 2094-BM02-M শুধুমাত্র ড্রাইভ ইউনিটগুলির মধ্যে ডেটা মিথস্ক্রিয়া পরিচালনা করে। এটি নিয়ন্ত্রণ করতে পারে এমন মোটরগুলির প্রকৃত সংখ্যা সম্পূর্ণরূপে সিস্টেমে কতগুলি পাওয়ার মডিউল মাউন্ট করা হয়েছে তার উপর নির্ভর করে। সাধারণত, একটি লজিক অক্ষ একটি পাওয়ার ইউনিটের সাথে মিলে যায়।

প্রশ্ন ২. ক্যাবিনেটের উচ্চ তাপমাত্রা কি মডিউলের অপারেশনকে প্রভাবিত করে?

উত্তর: মডিউলটির অপারেটিং পরিবেশের তাপমাত্রা 60 ডিগ্রির বেশি হতে পারে না। ক্যাবিনেটের তাপ নষ্ট না হলে এবং ঘন ঘন উচ্চ-তাপমাত্রার সংযোগ বিচ্ছিন্ন হয়ে গেলে, ক্যাবিনেটের উপরের ফ্যানটি উল্টে গেছে বা ফিল্টারটি আটকে আছে কিনা তা সাবধানে পরীক্ষা করা প্রয়োজন। প্রয়োজনীয় ক্ষেত্রে, বায়ু নালী উন্নত করতে ড্রাইভারের মধ্যে দূরত্ব প্রশস্ত করুন।

Q3. মডিউলের পিছনের সংযোগকারীগুলিকে কি আনপ্লাগ করা যায় এবং সরঞ্জামগুলি চলাকালীন প্লাগ ইন করা যায়?

উত্তর: বিশুদ্ধ অপটিক্যাল ফাইবার হেডগুলিকে পাওয়ার চালু ছাড়াই আনপ্লাগ করা যায় এবং প্লাগ ইন করা যায়। যাইহোক, সার্ভো সিস্টেম চলাকালীন মডিউলের পিছনে মাল্টি-পিন পাওয়ার এবং যোগাযোগ সংযোগকারী প্লাগ বা আনপ্লাগ করা কঠোরভাবে নিষিদ্ধ। অন্যথায়, এটি একটি ঢেউ উত্পন্ন এবং অভ্যন্তরীণ বাস চিপ পুড়িয়ে ফেলার খুব সম্ভবত.

Q4. সিস্টেমে অনেকগুলি অক্ষ থাকলে যোগাযোগ অস্থির হলে আমার কী করা উচিত?

উত্তর: যখন সিস্টেমের সাথে সংযুক্ত অক্ষের সংখ্যা খুব বেশি হয়ে যায়, যার ফলে লুপ লোড বেড়ে যায়, তখন আপনি অপটিক্যাল সিগন্যাল ক্ষয়জনিত কারণে শেষ নোডগুলিতে বিরতিহীন সংযোগ বিচ্ছিন্নতা রোধ করতে সিগন্যাল রিলে এর জন্য যৌক্তিক অক্ষের মাঝখানে যথাযথভাবে ব্রিজ মডিউল যোগ করতে পারেন।
