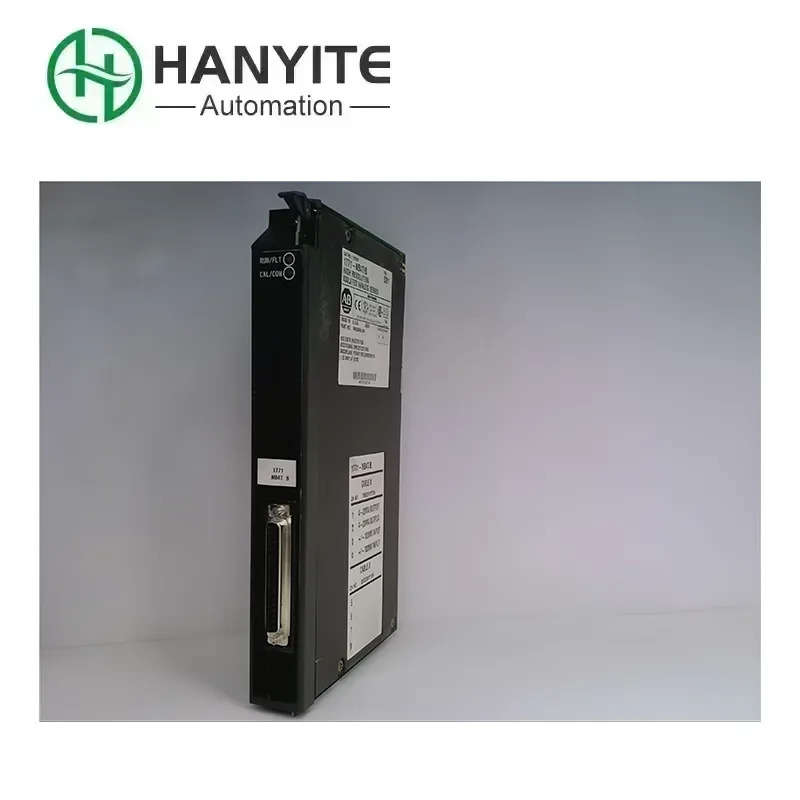

অ্যালেন ব্র্যাডলি 1771-NB4T

অ্যালেন ব্র্যাডলি 1771-NB4T হল রকওয়েল 1771 সিরিজের একটি PROFIBUS-DP যোগাযোগ মডিউল। আপনি এটিকে "অনুবাদক" বা "সেতু" হিসাবে ভাবতে পারেন। অনেক কারখানায়, সরঞ্জামগুলি বিভিন্ন "দেশ" (ব্র্যান্ড) থেকে আসতে পারে, যেমন PLCগুলি রকওয়েলের ("ইংরেজি" বলতে) তবে ফ্রিকোয়েন্সি রূপান্তরকারী, সেন্সর বা যন্ত্রগুলি সিমেন্স বা অন্যান্য ইউরোপীয় ব্র্যান্ডের ("জার্মান" বলতে)। তারা একে অপরের ভাষা বোঝে না এবং সরাসরি যোগাযোগ করতে পারে না। এর কাজ হল রকওয়েলের PLC-5 বা SLC 5/03 এবং উপরের সিরিজের PLC গুলিকে সেই ডিভাইসগুলি বুঝতে এবং নির্দেশ করতে সক্ষম করা যা PROFIBUS "জার্মান" বলে, যাতে পুরো অটোমেশন সিস্টেমটি মসৃণভাবে এবং সহযোগিতামূলকভাবে কাজ করতে পারে। অতএব, যখন আপনার কারখানার এই গুরুত্বপূর্ণ "অনুবাদক" কেনার প্রয়োজন হয়, তখন একটি নির্ভরযোগ্য সরবরাহকারী নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ। আপনার পুরানো সিস্টেম স্থিরভাবে এবং দীর্ঘ সময়ের জন্য কাজ করতে পারে তা নিশ্চিত করতে আমরা আসল এবং একেবারে নতুন মডিউল প্রদান করার প্রতিশ্রুতি দিই।

দক্ষতার উন্নতি

1. পূর্বে, একটি ডিভাইস সংযোগ করার জন্য এক ডজনের বেশি তারের টানার প্রয়োজন হতে পারে। এখন, শুধুমাত্র একটি বাস কেবল এবং কয়েকটি সংযোগকারীর প্রয়োজন, উল্লেখযোগ্যভাবে ইনস্টলেশনের সময় হ্রাস করে৷

2. কনফিগারেশন সফ্টওয়্যারের মাধ্যমে, ইঞ্জিনিয়াররা কম্পিউটারে পুরো নেটওয়ার্কের স্থিতি দেখতে পারে এবং যোগাযোগের সমস্যাগুলি দ্রুত সনাক্ত করতে পারে, একটি মাল্টিমিটার ব্যবহার করার পরিবর্তে এক সময়ে একটি তারের আগে যেমনটি করেছিল।

3. যখন একটি ডিভাইসের ত্রুটি দেখা দেয়, তখন মডিউলের ডায়াগনস্টিক তথ্য আপনাকে দ্রুত বলতে পারে কোন স্লেভ স্টেশন সংযোগ বিচ্ছিন্ন হয়েছে এবং রক্ষণাবেক্ষণ কর্মীরা সরাসরি সেই ডিভাইসটি পরীক্ষা করতে যেতে পারে, সমস্যাটির জন্য সর্বত্র অনুসন্ধান না করে, ডাউনটাইমকে ব্যাপকভাবে ছোট করে।

4. আগের মতো শুধুমাত্র একটি সাধারণ সংকেত পড়তে সক্ষম হওয়ার পরিবর্তে ডিভাইস থেকে একবারে প্রচুর পরিমাণে ডেটা পড়া যায় (যেমন অপারেটিং কারেন্ট, ফ্রিকোয়েন্সি, ফ্রিকোয়েন্সি কনভার্টারের ফল্ট কোড ইত্যাদি)। তথ্য আরো ব্যাপক এবং নিয়ন্ত্রণ আরো সুনির্দিষ্ট.

মূল আগ্রহের পয়েন্ট

1. সবচেয়ে বড় সুবিধা হল বিভিন্ন ব্র্যান্ডের ডিভাইসগুলি একটি সিস্টেমের মধ্যে সুরেলাভাবে সহাবস্থান করতে পারে৷ শুধুমাত্র রকওয়েলের পিএলসি ব্যবহার করার জন্য আপনাকে সমস্ত সিমেন্স ফ্রিকোয়েন্সি কনভার্টার প্রতিস্থাপন করতে হবে না, উল্লেখযোগ্য পরিমাণ অর্থ সাশ্রয় হবে।

2. প্রথাগত পয়েন্ট-টু-পয়েন্ট হার্ড ওয়্যারিং-এর তুলনায়, PROFIBUS একটি একক বাস কেবলে অনেকগুলি ডিভাইসকে সংযুক্ত করার অনুমতি দেয়। সেখানে যত বেশি ডিভাইস থাকবে, কেবল, র্যাক এবং নির্মাণের ক্ষেত্রে খরচ সাশ্রয় তত বেশি লক্ষণীয় হবে এবং ক্যাবিনেট তত বেশি পরিষ্কার হবে।

3. ডিজিটাল যোগাযোগ আরো সুনির্দিষ্ট, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা আছে, এবং ডেটা ট্রান্সমিশন দ্রুত, সমগ্র নিয়ন্ত্রণ ব্যবস্থাকে একটি উচ্চ স্তরের প্রতিক্রিয়া গতি এবং স্থিতিশীলতা অর্জন করতে সক্ষম করে৷

4. PLC-5 সিস্টেমগুলির জন্য যেগুলি এখনও স্থিরভাবে কাজ করছে, যদি নতুন PROFIBUS ডিভাইসগুলি যোগ করার প্রয়োজন হয়, এই মডিউলটি সর্বোত্তম পছন্দ, সমগ্র সিস্টেমটি আপগ্রেড করার জন্য বিশাল বিনিয়োগ এড়িয়ে যায়৷

সামঞ্জস্য এবং একীকরণ

1. অ্যালেন ব্র্যাডলি 1771-NB4T মূলত PLC-5 এবং SLC 5/03 এবং তার উপরে সিরিজের প্রসেসরগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে৷ মনে রাখবেন যে এটি আরও আধুনিক কন্ট্রোলজিক্স বা কমপ্যাক্টলজিক্স প্ল্যাটফর্মে ব্যবহার করা যাবে না, যার 1756 বা 1769 সিরিজের মডিউল রয়েছে।

2. এটি অবশ্যই 1771 সিরিজের I/O র্যাকে ইনস্টল করতে হবে, যেমন 1771-A1B, 1771-A2B, 1771-A3B, ইত্যাদি৷

3. মাস্টার স্টেশন হিসাবে, এটি সিমেন্স, SEW, এবং ড্যানফস এর মত ব্র্যান্ডের ফ্রিকোয়েন্সি কনভার্টার, স্টার্টার, ইন্সট্রুমেন্ট, I/O মডিউল ইত্যাদির মতো PROFIBUS-DP স্লেভ প্রোটোকল সমর্থন করে এমন বেশিরভাগ তৃতীয় পক্ষের ডিভাইসগুলিকে একীভূত করতে পারে। সামঞ্জস্য খুব বিস্তৃত, এবং এটি সত্যিই একটি "সব ব্যবসার জ্যাক"।

4. PLC প্রোগ্রাম লেখার জন্য RSLogix 5 বা RSLogix 500 ব্যবহার করতে হবে এবং ব্লক ট্রান্সফার নির্দেশের (BTR/BTW) মাধ্যমে 1771-NB4T-এর সাথে ডেটা আদান-প্রদান করা যেতে পারে। একই সময়ে, PROFIBUS সফ্টওয়্যারের জন্য RSNetWorx অবশ্যই সমগ্র PROFIBUS নেটওয়ার্ক কনফিগার করতে ব্যবহার করতে হবে।

FAQ

প্রশ্ন 1: এই মডিউলটি কি আমার কন্ট্রোলজিক্স র্যাকে ব্যবহার করা যেতে পারে?

উত্তর: অ্যালেন ব্র্যাডলি 1771-NB4T হল 1771 আর্কিটেকচারের একটি মডিউল এবং এটি শুধুমাত্র PLC-5 এবং SLC 500 সিস্টেমে ব্যবহার করা যেতে পারে। ControlLogix সিস্টেমের জন্য 1756-DNB বা 1756-DNBH মডিউল ব্যবহার করা প্রয়োজন।

প্রশ্ন 2: আমার পিএলসি প্রোগ্রাম সঠিকভাবে ডেটা পড়া এবং লিখছে কিনা তা আমি কীভাবে জানতে পারি?

উত্তর: PLC প্রোগ্রামে, মডিউলের সাথে যোগাযোগ করতে আপনাকে ব্লক ট্রান্সফার রিড (BTR) এবং ব্লক ট্রান্সফার রাইট (BTW) নির্দেশাবলী ব্যবহার করতে হবে। যোগাযোগ স্বাভাবিক কিনা তা নির্ধারণ করতে আপনি এই নির্দেশাবলীর "কমপ্লিশন বিট" (ডিএন) এবং "এরর বিট" (ইআর) এবং সেইসাথে ডেটা টেবিলের ডেটা নিরীক্ষণ করতে পারেন।

প্রশ্ন 3: আমার কাছে থাকা সরঞ্জামগুলি, যা PROFIBUS-PA, সরাসরি সংযুক্ত হতে পারে?

উত্তর: না, এটা করা যাবে না। PROFIBUS-PA প্রক্রিয়া অটোমেশনের জন্য ব্যবহৃত একটি নিরাপদ বাস। DP নেটওয়ার্কের সাথে PA সেগমেন্ট সংযোগ করতে আপনার একটি DP/PA কাপলার বা লিঙ্ক প্রয়োজন, এবং তারপর অ্যালেন ব্র্যাডলি 1771-NB4T PA ডিভাইসের সাথে যোগাযোগ করতে পারে৷
